TRACTEUR PORTEUR LEGER LATIL H14A1TL10.

(de 1951 à 1955)

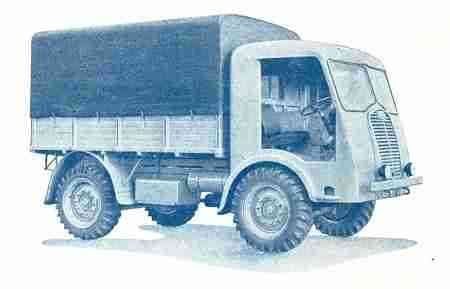

Tracteur porteur léger LATIL type H14 A1 TL10

TRACTEUR type H14 A1 TL10.

Tracteur porteur léger LATIL type TL10, à quatre roues motrices et directrices.
Charge totale roulante : 7.200 kg.

Moteur : H14 diesel Latil.
4 cylindres à injection directe,
Alésage : 108 - Course : 155,
Puissance : 90 chevaux.
Chemises amovibles en fonte nitrurée.
Vilebrequin à 5 paliers, en acier au chrome-nickel-molybdène, équilibré statiquement et dynamiquement.
Surface des portées durcies par trempe "double-duro".
Coussinets de paliers et de bielles garnis de bronze au plomb.
Pistons à 6 segments (1 segment "coup de feu", 3 d'étanchéité et 2 racleurs)
Filtre à air et à huile.
Compresseur mono ou bi-cylindrique.
Refroidissement par ventilateur, pompe à eau et thermostat. Radiateur de grande capacité.

Embrayage : à disque unique.

Boîte de vitesses : 4 vitesses AV et une marche AR . Démultiplicateur à 2 rapports donnant 8 vitesses AV, échelonnées de 2 à 50 km/h et deux marches AR.

Différentiels : 2 différentiels, un pour les roues avant, un pour les roues arrière, pourvus d'un blocage commandé du siège du conducteur. En marche rapide sur route, l'essieu AV est débrayé automatiquement.

Direction : avancée, à droite.
Rayon de virage : sur châssis normal : 7 m. environ ; sur châssis long : 8 mètres environ.

Freinage : frein principal, au pied, par servo-freins à air comprimé sur les 4 roues (1 piston par roue).

Pneus : montes possibles : 4.20 DFER
- Sable : 10,50x20
- Terrain mou : 11,00x20N
- Carrières : D.20Y. simple AV. jumelés AR.

Poids : châssis cabine : 4.400 kg. env.
- Charge totale utile : 5.600 kg. env.
- Réceptionné aux Mines pour un poids total roulant de 10.000 kgs.

Dimensions :
Voie AV et AR : 1,920 m.
Empattement : 3,050 m.

(Sur demande : moteur essence Latil M14 à 4 cylindres, d'une puissance de 100 chevaux.)

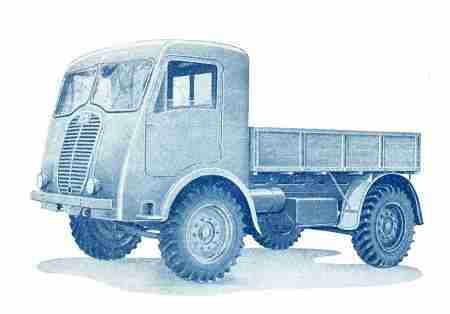

Tracteur porteur léger LATIL type H14A1TL10, plateau.

Cette version H14A1TL10 peut non seulement tracter, mais aussi porter.
Il peut être utilisé comme grumier léger et peut transporter de 5 à 8 tonnes avec une remorque.
Il est intéressant comme véhicule 4 x 4 pour tous les transports divers en terrain varié.

AUTOMOBILES INDUSTRIELS LATIL
Société Anonyme au capital de 103.125.000 de Frs.
Siège Social et Usines :
8, Quai Galiéni
SURESNES (Seine)
Boite Postale 45
Tél. LONchamp 23-30, 31, 32
Inter-Longchamp 09-24, 25
Adresse Tél. Mécanolat-Suresnes
R.C. Seine 4434
