TRACTEUR PORTEUR LEGER LATIL H14A1TL10P.
(de 1956 à 1959)
TRACTEUR type H14 A1 TL10P.
Tracteur porteur léger LATIL type TL10, à quatre roues motrices
et directrices.
Charge totale : 5.600 kg. Poids total roulant : 10.000 kg.
Moteur : H14 diesel Latil.
4 cylindres à injection directe,
Alésage : 108 - Course : 155,
Puissance : 90 chevaux.
Chemises amovibles en fonte nitrurée.
Vilebrequin à 5 paliers, en acier au chrome-nickel-molybdène,
équilibré statiquement et dynamiquement.
Surface des portées durcies par trempe "double-duro".
Coussinets de paliers et de bielles garnis de bronze au plomb.
Pistons à 6 segments (1 segment "coup de feu", 3 d'étanchéité
et 2 racleurs)
Filtre à air et à huile.
Compresseur mono ou bi-cylindrique.
Refroidissement par ventilateur, pompe à eau et thermostat. Radiateur
de grande capacité.
Embrayage : à disque unique.
Boîte de vitesses : 4 vitesses
AV et une marche AR . Démultiplicateur à 2 rapports donnant
8 vitesses AV, échelonnées de 2 à 50 km/h et deux
marches AR.
Différentiels : 2 différentiels,
un pour les roues avant, un pour les roues arrière, pourvus d'un
blocage commandé du siège du conducteur. En marche rapide
sur route, l'essieu AV est débrayé automatiquement.
Direction : avancée, à
droite.
Rayon de virage : sur châssis normal : 7 m. environ ; sur
châssis long : 8 mètres environ.
Freinage : frein principal, au pied,
par servo-freins à air comprimé sur les 4 roues (1 piston
par roue).
Frein de secours, à main, sur l'arbre de transmission.
Pneus : montes possibles : 4.20 DFER
- Sable : 10,50x20
- Terrain mou : 11,00x20N
- Carrières : D.20Y.
simple AV. jumelés AR.
Poids : châssis cabine : 4.400
kg. env.
- Charge totale utile : 5.600 kg. env.
- Réceptionné
aux Mines pour un poids total roulant de 10.000 kgs.

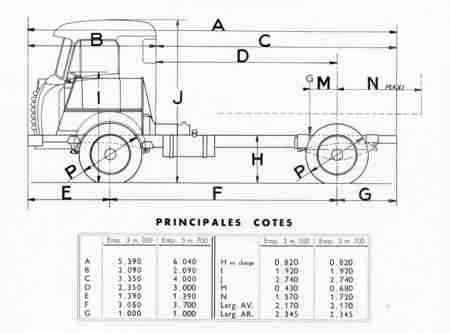

Dimensions :
Voie AV et AR : 1,920 m.
Empattement : 3,050 m. et 3.700 m.
Longueur : 5,390 m. et 6,040 m.
(Sur demande : moteur essence Latil M14 à 4 cylindres, d'une puissance
de 100 chevaux.)
Cette version H14A1TL10 peut non seulement tracter, mais aussi porter.
Il peut être utilisé comme grumier léger et peut transporter
de 5 à 8 tonnes avec une remorque.
Il est intéressant comme véhicule 4 x 4 pour tous les transports
divers en terrain varié.
SAVIEM LRS
SOCIETE ANONYME deVEHICULES INDUSTRIELS et D'EQUIPEMENTS MECANIQUES
Société Anonyme au capital de 1.772.000.000 de Frs.
Services Commerciaux:
8, Quai Galiéni
SURESNES (Seine)
Boite Postale 45
Tél. LONgchamp 23-30, 31, 32
Inter-Longchamp 09-24, 25.
Adresse Tél. Eleres-Suresnes
R.C. Seine 54 B 9 195
